CTOD实验简介

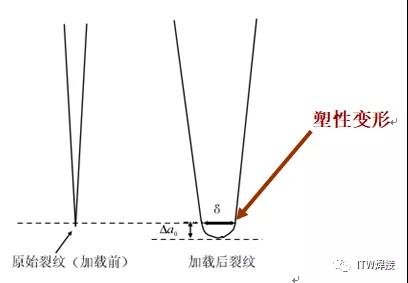

海洋钢结构以及超大吨位船体现在都接纳厚板结构，，，，由于其板厚大，，，，焊接讨论繁多，，，，讨论形式重大，，，，因此具有优异的断裂韧性显得越来越主要，，，，质料的韧性是质料强度和塑性的综合体现，，，，与质料自己、热处理及加工工艺有关。。。而断裂韧性是基于断裂力学的看法，，，，假定结构中保存缺陷-裂纹，，，，研究其承载能力，，，，受到载荷作用时，，，，裂纹尖端高度应力集中，，，，将爆发塑性变形，，，，导致裂纹尖端的钝化，，，，裂纹外貌也随之张开。。。CTOD(Crack Tip Opening Displacement)就是裂纹尖端外貌张开的位移量δ，，，，δ可以作为裂纹尖端应力场强度的怀抱，，，，δ值越大，，，，裂纹尖端的抗开裂性能越好；；；；反之，，，，韧性越差。。。

遵照EEMUA 158:1994规范，，，，对厚度50mm以上的钢板要做焊后热处理（PWHT）或CTOD试验。。。挪威规范Norske Standard M101划定：钢板厚度凌驾50mm的焊接讨论须举行CTOD试验；；；；若屈服强度凌驾500MPa，，，，则钢板厚度凌驾30mm时，，，，其焊接讨论就必需做CTOD试验。。。

海洋结构以及船体结构均接纳大厚板举行焊接，，，，通常接纳PWHT来消除焊后剩余应力，，，，改善焊接讨论的断裂韧性，，，，可是PWHT本钱高，，，，施工周期长，，，，因此有须要接纳更经济高效的替换要领。。。在DNV-OS-F101标准中划定“当断裂韧性抵达一定要求值时，，，，可免去焊后热处理”，，，，可通过CTOD试验举行断裂韧性测试。。。凭证船级社及钢结构相关规范说明，，，，西欧国家的制造业，，，，在焊接厚度≥50mm钢板时，，，，为免去焊后热处理，，，，普遍接纳CTOD试验作为测试手段。。。

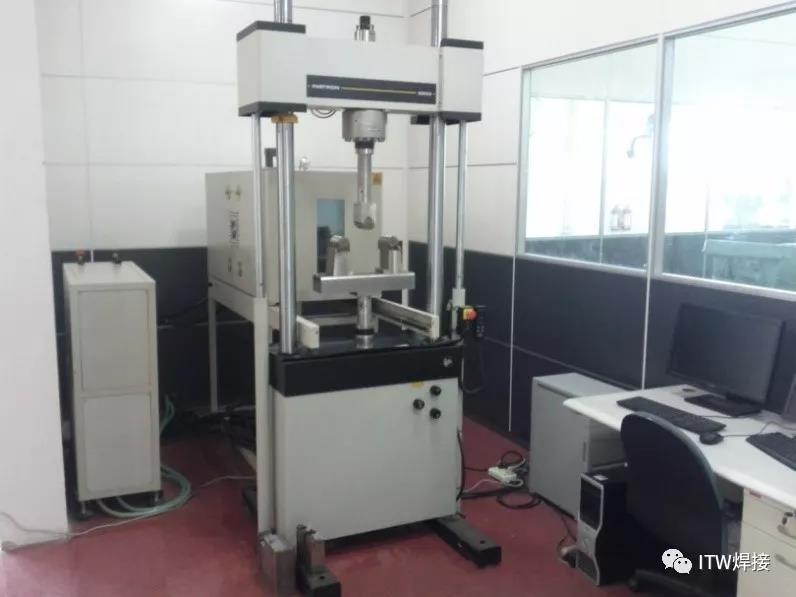

mg不朽情缘CTOD实验接纳Instron8802动态试验系统，，，，最低实验温度可达零下30℃，，，，对60~90mm厚EH36/EH47等高强钢板及焊缝均可举行相关CTOD实验。。。

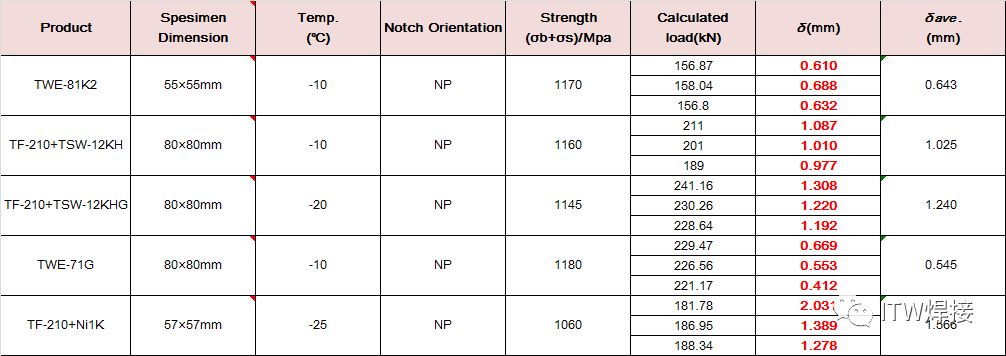

部分产品CTOD实验效果如下：

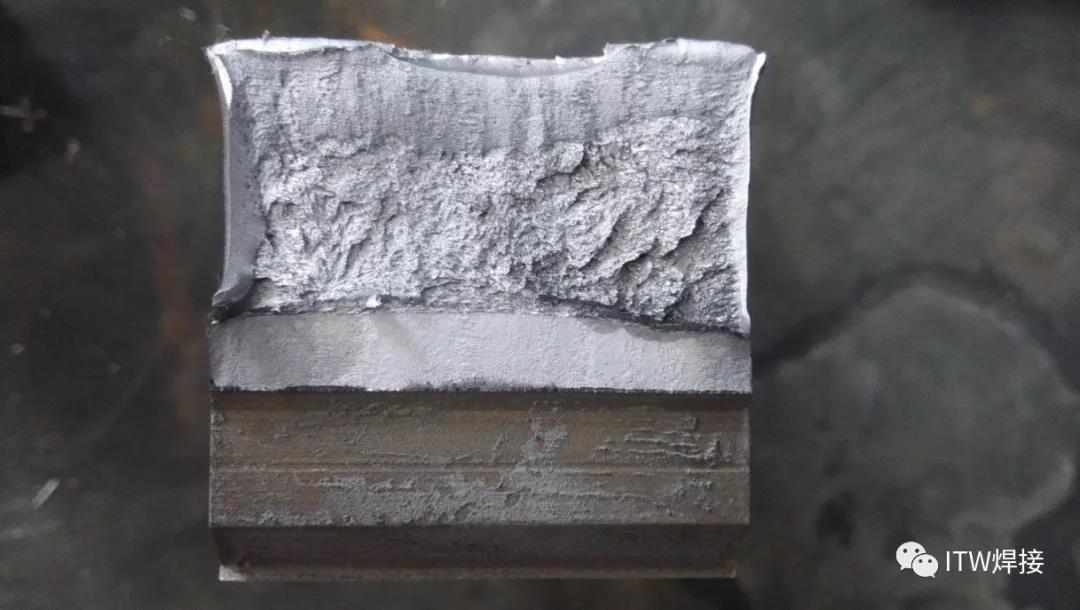

TF-210+Ni1K  断口形貌

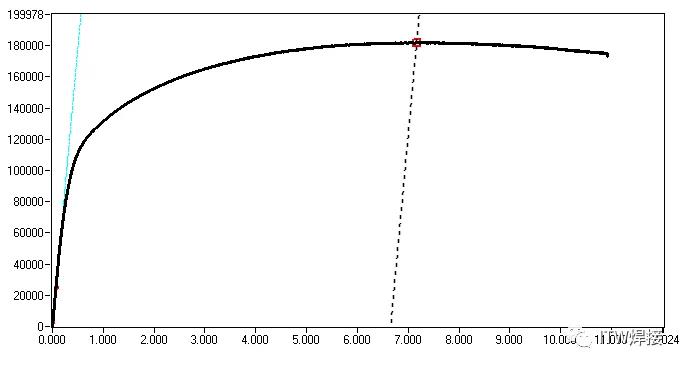

TF-210+Ni1K  F-V曲线
